Aktivní harmonický filtrační skříň （100A-300A）
Zkamenění
Harmonický zdroj: Tyristor, střídač
Harmonické vybavení: rychlostní ventilátor, všechny druhy čerpadel
Průmysl datového centra
Harmonický zdroj: UPS, usměrňovač
Harmonické vybavení: UPS, klimatizace, výtah, LED světla
Výroba automobilů
Harmonický zdroj: střídač, usměrňovač
Harmonické vybavení: svařovací stroj, systém přepravy
Vytváření energie odpadků
Harmonický zdroj: usměrňovač, střídač
Harmonické vybavení: Všechny druhy čerpadel
Opravy odpadních vod
Harmonický zdroj: střídač, usměrňovač
Harmonické vybavení: ventilátor, čerpadlo
Hromada nabíjení automobilu
Harmonický zdroj: usměrňovač
Harmonické zařízení: nabíječka
Polovodič
Harmonický zdroj: Tyristor, jedno krystalová pec
Harmonické vybavení: křemenný kelímek, tyristor
NEMOCNICE
Harmonický zdroj: usměrňovač, UPS, střídač
Harmonické vybavení: Přesné vybavení, LED světla, výtahy, UPS
Papírový průmysl
Harmonický zdroj: Halogenová lampa, střídač
Harmonická vybavení: RULS, řezání papíru, přepsač, oblouková lampa
Železo a tavení z oceli
Harmonický zdroj: usměrňovač, střídač, tyristor
Harmonická vybavení: Blast Pec, střední frekvenční pec
Platforma pro vrtání
Harmonický zdroj: usměrňovač, střídač
Harmonické vybavení: sada generátoru střídavého proudu, čerpadlo
Moderní architektura
Harmonický zdroj: usměrňovač, střídač
Harmonické vybavení: Přepínání napájení, klimatizace, výtah, LED
Typické pole aplikace
| Kapacita profesionálů | Tabulka dotazu na centrální kompenzační kapacita | |||||
| Metro, tunely, vysokorychlostní vlaky, letiště | Telekomunikace, komerční výstavba, metalurgie, bankovnictví | Lékařský průmysl | Výroba automobilů, výroba lodí | Chemikálie, ropa | Metalurgický průmysl | |
| Frekvenční změna harmonického proudu | 15% | 20% | 25% | 30% | 35% | 40% |
| 200 KVA | 50a | 50a | 100a | 100a | 100a | 100a |
| 250 KVA | 50a | 100a | 100a | 100a | 150a | 150a |
| 315 KVA | 100a | 100a | 150a | 150a | 150a | 200a |
| 400 KVA | 100a | 150a | 150a | 200a | 200a | 250a |
| 500 KVA | 100a | 150a | 200a | 200a | 250a | 300a |
| 630 KVA | 150a | 200a | 250a | 300a | 350a | 400a |
| 800 KVA | 200a | 250a | 300a | 350a | 450a | 500a |
| 1000 KVA | 200a | 300a | 400a | 450a | 550a | 600a |
| 1250 KVA | 300a | 350a | 450a | 550a | 650a | 750a |
| 1600 KVA | 350a | 500a | 600a | 700a | 850a | 950a |
| 2000 KVA | 450a | 600a | 750a | 900a | 1050a | 1200a |
| 2500 KVA | 550a | 750a | 900a | 1150a | 1300a | 1500a |
| *Poznámka: Kapacita AHF ve výše uvedené tabulce se získá při faktoru zatížení transformátoru 80 %. Ve skutečných projektech je kapacita AHF získána úměrně porovnáním hodnoty faktoru zatížení s faktorem zatížení 80 % v této tabulce. | ||||||
| * Tato tabulka je určena pouze pro výběr | ||||||

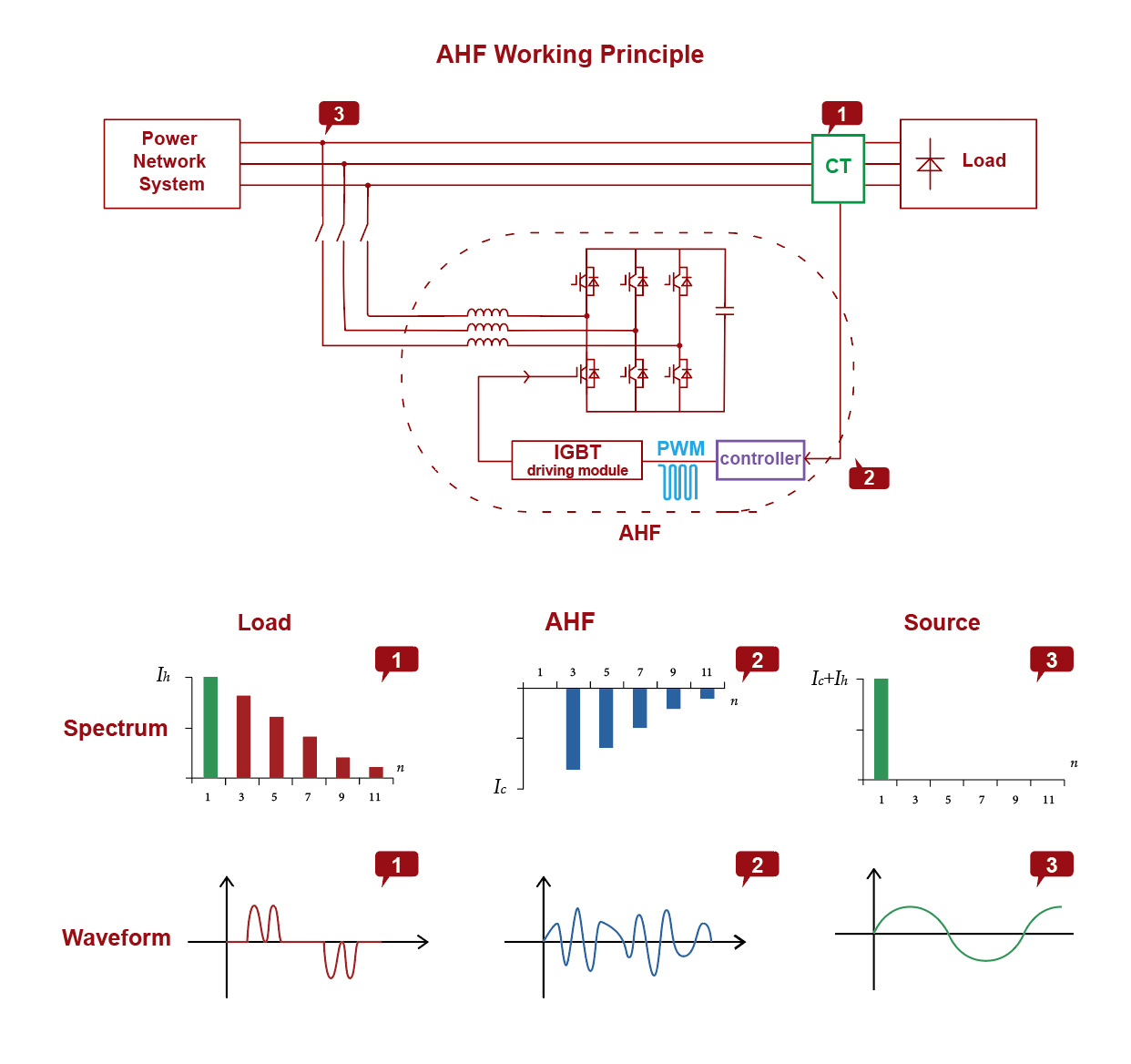

Pracovní princip
Externí CT detekuje proud zatížení, DSP jako CPU má pokročilou aritmetiku ovládání logiky, mohl rychle sledovat instrukční proud, rozdělit zátěžový proud na aktivní výkon a reaktivní výkon pomocí inteligentního FFT a rychle a přesně vypočítá harmonický obsah. Poté odešle signál PWM do vnitřní desky ovladače IGBT, aby ovládal IGBT zapnuto a vypnuto při frekvenci 20 kHz. Nakonec generuje opačnou fázovou kompenzační proud na indukci střídače, současně CT také detekuje výstupní proud a negativní zpětná vazba jde do DSP. Poté DSP pokračuje v další logické kontrole, aby dosáhl přesnějšího a stabilnějšího systému.
Technické specifikace
| TYP | 220V série | Série 400V | Série 500V | 690V série |
| Hodnocená kompenzační proud | 23a | 15a 、 25a 、 50a 75a 、 100a 、 150a | 100a | 100a |
| Nominální napětí | AC220V (-20%~+15%) | AC400V (-40%~+15%) | AC500V (-20%~+15%) | AC690V (-20%~+15%) |
| Hodnocená frekvence | 50/60Hz ± 5% | |||
| Síť | Jednorázová fáze | 3 Drát z fáze 3/3 Fáze 4 drát | ||
| Doba odezvy | <40ms | |||
| Filtrování harmonických | 2. až 50. harmonické lze vybrat počet kompenzace a lze upravit rozsah jednotlivých kompenzací | |||
| Míra harmonické kompenzace | > 92% | |||
| Schopnost filtrování neutrálních linek | / | Filtrační kapacita 3 fáze 4 drátěné neutrální čáry je 3krát kapacita fázového fiiteringu | ||
| Účinnost stroje | > 97% | |||
| Přepínání frekvence | 32 kHz | 16KHz | 12,8 kHz | 12,8 kHz |
| Funkce | Vypořádat se s harmonickými | |||
| Čísla paralelně | Žádné omezení. Jediný centralizovaný monitorovací modul nemůže být vybaven až 8 moduly výkonu | |||
| Komunikační metody | Komunikační rozhraní dvoukanálových RS485 (podpora bezdrátové komunikace GPRS/WiFi) | |||
| Alfituda bez snižování | <2000m | |||
| Teplota | -20 ~+50 ℃ | |||
| Vlhkost | <90%RH, průměrná měsíční minimální teplota je 25 ° C bez kondenzace na povrchu | |||
| Úroveň znečištění | Níže úroveň III | |||
| Funkce ochrany | Ochrana proti přetížení, ochrana proti překročení hardwaru, ochrana nadměrného napětí, ochrana proti selhání napájení, ochrana nadměrná teplota, ochrana proti anomálii, ochrana zkratu atd. | |||
| Hluk | <50db | <60dB | <65db | |
| nstallace | Stojan/na zeď | |||
| Do cesty linie | Zpětný záznam (typ stojanu), horní položka (typ na stěně) | |||
| Ochrana | IP20 | |||
Pojmenování produktu
Vzhled produktu
| Model | Kapacita | Systémové napětí | Velikost (W3*D3*H3) (mm) | Režim chlazení |
| Yiy AHF-100-0,4-4L-C | 100a | 400 V (-40%~+15%) | 800*1000*2200 (kabinet 1) 800*1000*1600 (kabinet 2) možnost | Nucené chlazení vzduchu |
| Yiy AHF-150-0,4-4L-C | 150a | 400 V (-40%~+15%) | 800*1000*2200 (kabinet 1) 800*1000*1600 (kabinet 2) možnost | Nucené chlazení vzduchu |
| Yiy AHF-200-0,4-4L-C | 200a | 400 V (-40%~+15%) | 800*1000*2200 (kabinet 1) 800*1000*1600 (kabinet 2) možnost | Nucené chlazení vzduchu |
| Yiy AHF-250-0,4-4L-C | 250a | 400 V (-40%~+15%) | 800*1000*2200 (kabinet 1) 800*1000*1600 (kabinet 2) možnost | Nucené chlazení vzduchu |
| Yiy AHF-300-0,4-4L-C | 300a | 400 V (-40%~+15%) | 800*1000*2200 (kabinet 1) 800*1000*1600 (kabinet 2) volitelný | Nucené chlazení vzduchu |
| Yiy AHF-400-0,4-4L-C | 400a | 400 V (-40%~+15%) | 800*1000*2200 (kabinet 1) 800*1000*1600 (kabinet 2) volitelný | Nucené chlazení vzduchu |
| Yiy AHF-300-0,5-4L-C | 300a | 500 V (-20%~+15%) | 800*1000*2200 (kabinet 1) | Nucené chlazení vzduchu |
| Yiy AHF-300-0,69-4L-C | 300a | 690V (-20%~+15%) | 800*1000*2200 (kabinet 1) | Nucené chlazení vzduchu |
| *Kabinet 1 může pojmout 5 modulů. Skříň 2 může pojmout 3 moduly. | ||||
| *Pokud potřebujete jakékoli jiné velikosti, kontaktujte nás pro přizpůsobení. | ||||
